Die Rolle von Zahnrädern und Racks in Laserschneidemaschinen

In Laserschneidgeräten dient das Ausrüstungs- und Rack -System als Kernübertragungskomponente und spielt eine entscheidende Rolle in der Bewegungsgenauigkeit und -stabilität. Durch präzise Meshing überträgt es die Leistung, um eine multi-achse-koordinierte Kontrolle des Schneidkopfs zu erreichen, wodurch die Effizienz und Präzision von Laserschneidverfahren sichergestellt wird.

Prinzipien und Funktionen

Präzisionsübertragungsmechanismus

Zahnräder übertragen Drehmoment durch Zahneinbindung und bieten hohe Getriebeeffizienz (> 98%) und präzise Zahnradverhältnisse. Dies ermöglicht eine genaue Einstellung von Geschwindigkeit und Drehmoment und treibt den Schneidkopf an, um komplexe x/y/z-Achsenbewegungen für die Bearbeitung von Mikronebene (± 0,01 mm) durchzuführen.

Rack strukturelle Merkmale

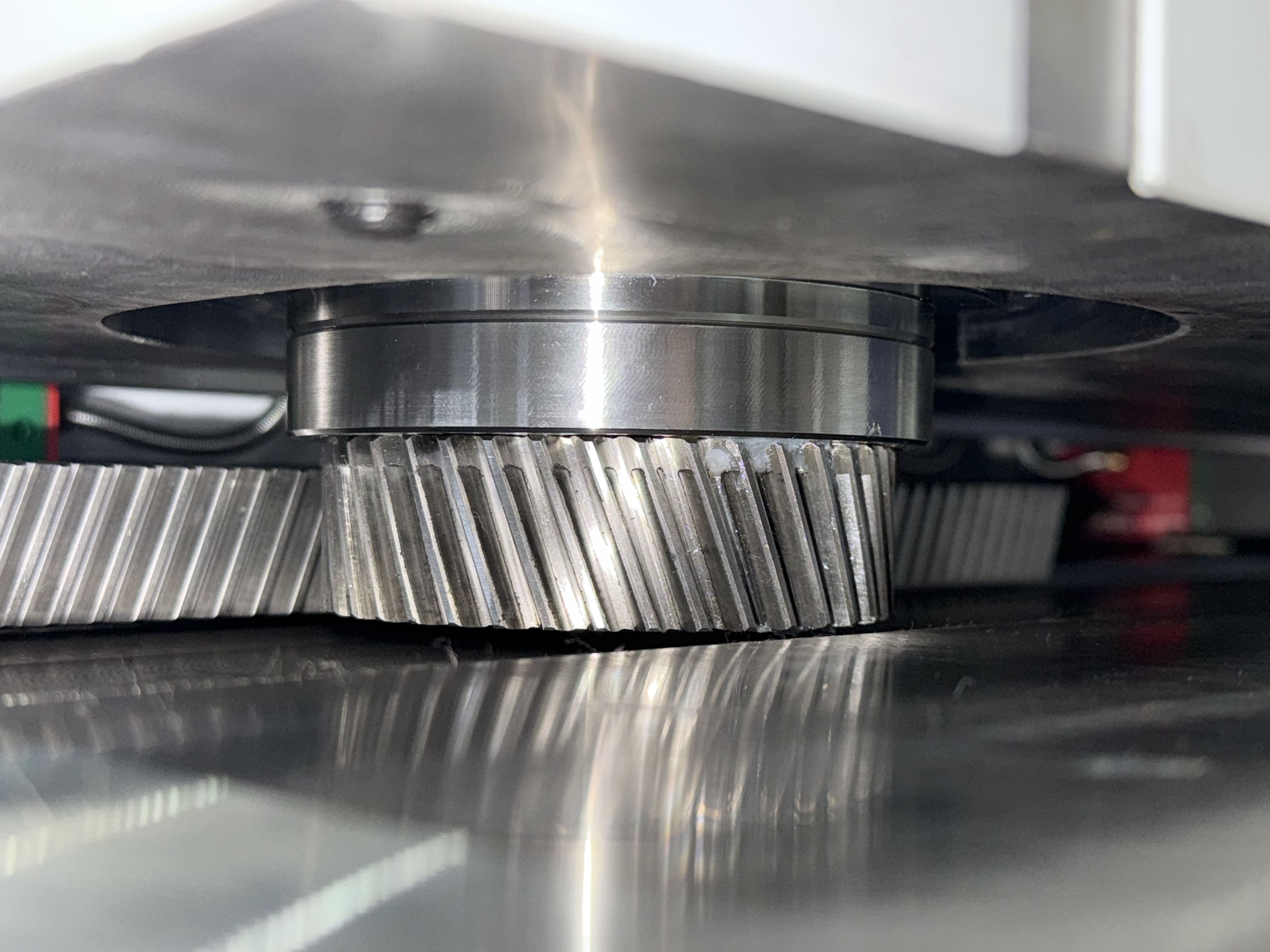

Die Racks verfügen über lineare Zahnprofile, die zylindrischen Zahnrädern mit unendlichen Tonhöhenkreisen entsprechen. Laserschneider verwenden üblicherweise gerade oder helikale Racks. Helical Racks mit ihrem höheren Kontaktverhältnis (> 30% Verbesserung), einer glatteren Übertragung und niedrigeren Geräuschpegeln (<65 dB) werden für Hochgeschwindigkeitsanwendungen bevorzugt.

Hauptvorteile der Branche

Multi-Achsen-Positionierung: Kollaborativer Betrieb von Racks und Servomotoren erreicht die Positionierungsgenauigkeit von ± 0,01 mm.

Hohe dyamische Reaktion: Optimiertes Getriebekonstruktion unterstützt 2G -Beschleunigung für 200 m/min -Schnittgeschwindigkeiten.

Verbesserte Belastungskapazität: Das Engagement des Helical-Zahns erhöht die Kontaktfläche, verringert die Last der Einzelzahn um 15 bis 20% und verlängert die Lebensdauer der Komponenten auf 20.000 Stunden.

Wartungsrichtlinien

Baugruppeninspektion: Gewährleistung der Ausrichtungsverträglichkeit von ≤ 0,02 mm mit gleichmäßigen Kontaktmustern.

Freigabekontrolle: Behalten Sie die Gegenreaktion innerhalb von 0,05-0,08 mm; Der Betrieb von Null-Backlash-Betrieb ist verboten.

Schmierungmanagement: Verwenden Sie ISO VG220 -Zahnradfett mit Aufschwung alle 500 Betriebsstunden.

Sicherheitsmaßnahmen: Installation von IP54-Bewertungsabdeckungen für freiliegende Zahnräder; Vermeiden Sie den Kontakt während des Betriebs.

Fehlererkennung: Sofortiges Herunterfahren für abnormale Vibrationen (> 50 & mgr; m Amplitude) oder Rauschen (> 75 dB).
